Was ist eine Zusammentragmaschine und warum ist sie unverzichtbar?
Mit Zusammentragmaschinen werden Buchblöcke aus mehreren Lagen (sogenannten Signaturen) in der korrekten Reihenfolge zusammengetragen. Zum Einsatz kommen sie als Vorstufe für das Fadenheften (In-Line) oder für Klebebindungen (Off-Line). Wegen ihrer Scharnierfunktion zwischen Druck und Falzung auf der einen Seite und der sich anschließenden Herstellung des Buchblock-Rohlings auf der anderen Seite gilt die Zusammentragmaschine als Herzstück der Weiterverarbeitung.
Die Platz-Herausforderung: Mehr Stationen auf weniger Raum
Bei der Auswahl einer passenden Zusammentragmaschine spielt für Kunden der Platzbedarf eine entscheidende Rolle – denn in vielen Druckereien und Unternehmen der Druckweiterverarbeitung zählt jeder Quadratmeter. Deshalb erwies sich die Zusammentragmaschine mit 2-in-1-Magazin von Smyth bei ihrer Markteinführung als echter Gamechanger.
Die Innovation zeigt sich in der Halbierung der Magazine, mit denen die Druckbogen bestückt werden. So finden bei Formaten mit einer Rückenlänge der Signaturen bis maximal 320 mm doppelt so viele Bogen Platz wie in Maschinen ohne das entsprechende Patent. Bei der Beladung mit zwei Bogen werden diese sequenziell in die Magazine eingelegt und damit nacheinander zusammengetragen.
Der geringere Platzbedarf bei identischer Anzahl von zusammenzutragenden Signaturen ist ein echtes Alleinstellungsmerkmal.
Technische Details & Flexibilität im Alltag
Die Zusammentragmaschine ist modular aufgebaut und kann so den Bedürfnisse und Produktionskapazitäten der jeweiligen Kunden angepasst werden. Auch nach der Installation der Maschine kann diese jederzeit um zusätzliche Einheiten erweitert werden.
Flexibilität ist auch das Stichwort mit Blick auf die Rüstzeiten. Dank automatisierter Prozesse kann schnell von einer Produktion auf die nächste umgestellt werden – auch bei deutlich abweichenden Formaten. Zwischen der Bearbeitung eines A4-Formats und eines handlichen Taschenbuches liegen in der Praxis nur wenige Minuten. Die Maschine startet automatisch, sobald die Signaturen in der Sammelstation positioniert sind.
Einsatzszenarien für Fadenheftung und Klebebindung / COURIER-Funktion
Die Effizienzvorteile der Symth-Maschinen kommen In- Line besonders gut zur Geltung. Mit UNIT und CONCEPT bietet PPL zwei kompakte, vollautomatische Linien für eine nahtlos getaktete industrielle Buchproduktion, die das Zusammentragen der Druckbögen und das Fadenheften in einer Lösung vereint.
Mit der COURIER-Funktion bietet sich die Möglichkeit, die In-Line Heftmaschine zu füttern und gleichzeitig Blöcke für eine externe Off-Line-Verarbeitung auszuschleusen. So lässt sich der Output mühelos verdoppeln
Die Zusammentragmaschine kann aber auch Off-Line für Klebebindung in kleineren Auflagen eingesetzt werden. In diesem Kontext bieten sie eine hohe Flexibilität für wechselnde Jobs.
Papierschonung durch vertikale Zuführung
Ein weiterer Vorteil der 2-in-1-Zusammentragmaschine von Smyth ist der schonende Umgang mit den Signaturen. Im Unterschied zu Maschinen anderer Hersteller reduziert die vertikale Anordnung der Signaturen das Gewicht auf den ersten aufgenommenen Signaturen. Weil das Papier zudem generell weniger Kontakt mit den Oberflächen hat, hinterlässt der Prozess des Zusammentragens keine Markierungen auf empfindlichen Digitaldrucken.
Auch aus ergonomischer Sicht ist die patentierte Lösung von Smyth ein spürbarer Schritt nach vorn: Sie erleichtert das Befüllen der Magazine. Dazu trägt auch eine Signatur-Stützplatte mit einstellbarem Winkel bei, die das Handling jeder Art von Signatur erleichtert.
Maximale Auslastung: Ein Bediener, zwei Ausgabewege
Die Effizienz der 2-in-1 Zusammentragmaschine von Smyth hat auch Auswirkungen auf den Personalbedarf für die Bedienung: Die gesamte Linie für das Zusammentragen und Heften kann von einer Person gesteuert werden. Bei der CONCEPT-Serie ergeben sich zusätzliche Kostenvorteile aus der Möglichkeit, gleichzeitig zu heften (In-Line) und zu stapeln (für Off-Line).
Null Fehler tolerieren: Kontrollsysteme & PPL-Lösungen

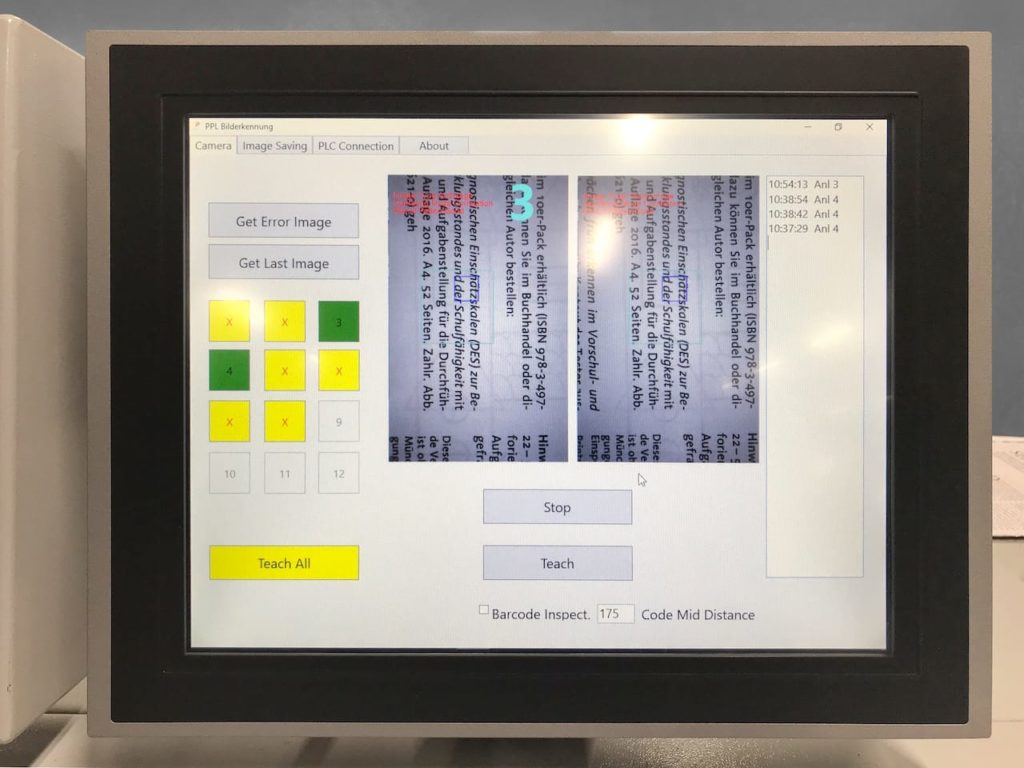

Um die Anzahl von Fehl- und Doppelbögen auf ein Minimum zu reduzieren, verfügen die Smyth-Maschinen über entsprechende Standardkontrollen. Noch mehr Sicherheit bietet die Koppelung mit dem PPL-Kamerasystem für Bildabgleich und Barcode-Kontrolle. Damit sind Fehler zu 100 % ausgeschlossen. Das System kann gleich bei der Erstinstallation integriert oder zu einem späteren Zeitpunkt nachgerüstet werden.
Nach einem Papierstau erlauben spezielle Transportfinger das sofortige Wiederanfahren bei minimaler Downtime. Das Handling überzähliger Bogen erfolgt über die serienmäßig integrierte Handanlage.
Fazit: Beratung und Verfügbarkeit bei PPL
Bedienkomfort, Papierschonung und Platzbedarf: Die 2-in-1-Zusammentragmaschine von Smyth überzeugt in allen relevanten Kategorien. Die Ein-Mann-Bedienung bei höchster Prozesssicherheit erlaubt zudem einen extrem effizienten Betrieb.
Wir von PPL sind seit vielen Jahren der deutsche Vertriebspartner von Smyth und beraten Sie gern zu einer für Ihre Weiterverarbeitung optimalen Auslegung. Als Entwickler des ergänzenden Kamera Kontrollsystems sind wir zudem ausgewiesene Experten für Monitoring und Prozesssicherheit.
Sie suchen eine Zusammentragmaschine, die mit Ihren Aufgaben wächst? Fragen Sie uns nach der Smyth UNIT- oder CONCEPT Serie.
Häufige Fragen:
Zusammentragmaschinen tragen Buchblöcke aus mehreren Lagen (sogenannten Signaturen) für Fadenheftungen und Klebebindungen zusammen.
Die patentierte Lösung von Smyth eignet sich für die Produktion von kleinen bis mittleren Auflagen.
Smyth hat die Magazine für die Druckbogen halbiert bzw. geteilt – und damit die Ladekapazität verdoppelt. So finden bei Formaten mit einer Rückenlänge der Signaturen bis maximal 320 mm doppelt so viele Bogen Platz.
